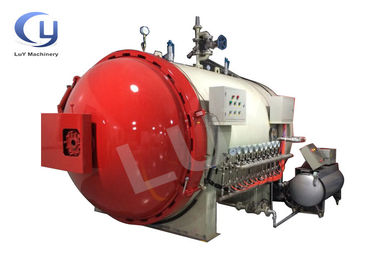

أوتوكلاف مركب عملاق مع تكوين مرتفع مع التداخل المزدوج

أوتوكلاف مركب تلقائي كامل مع تكوين عالي مع تأمين مزدوج

I وصف المنتج

يتكون الأوتوكلاف أساسا من نظام الفراغ ونظام التحكم ونظام التدفئة ونظام التبريد ونظام العزل ونظام السلامة.يمكن تنفيذ الطباعة التدفئة الصب الصب الصب تحت التفريغ المنتج المركب.

يستخدم الأوتوكلاف أساسًا لصنع منتجات المكونات المركبة القائمة على البوليمر. وهو المعدات الرئيسية لتصنيع المواد المركبة المتواصلة المعززة بالألياف الحرارية.يستخدم على نطاق واسع في صب المواد المركبة المتقدمة، وهياكل شطيرة العسل وآليات الارتباط المعدنية أو المركبة.

II Tالمعلمات التقنية

Ⅲتفاصيل

1.نظام الفراغ

يتكون نظام الفراغ من مضخة الفراغ، خط ضخ الفراغ، خط قياس الفراغ، خزان العازل الاحتياطي وخزان العازل الفراغ. كل خط الفراغ لديه جهاز استشعار الضغط، صمام هوائي،صمام يدوي وإنذار تسرب الضغط. خط الفراغ يعمل باستقلال نسبي. عندما تفشل إحدى خطوط الفراغ، يمكن قطع هذا خط الفراغ بشكل منفصل،الحد من التأثير على نظام الفراغ بأكمله وضمان استقرار وسلامة نظام الفراغ.

2.نظام التحكم

نظام التحكم يتبنى برنامج التحكم في درجة الحرارة الساخنة المهنية، والتي تتكون من وحدة التحكم في درجة الحرارة PLC، مستشعر درجة الحرارة، مستشعر الضغط،خزانة التحكم وخط الاتصاليتم استخدام وحدة التحكم في درجة الحرارة PL لنقل بيانات درجة الحرارة في الخزان من خلال جهاز استشعار درجة الحرارة إلى خزانة تحكم PLC ،ويتم عرض قيمة درجة الحرارة على الكمبيوتر في الوقت الحقيقييطلب برنامج مرحلة العزل تلقائيًا إعداد درجة حرارة PID لضمان دقة واستقرار درجة الحرارة داخل المستودع الذاتي.

3.نظام التدفئة

باستخدام برنامج التحكم في درجة الحرارة المهنية بالضغط الساخن ، يتكون من ثيرموكوبل و PLC وحدة التحكم في درجة الحرارة و جهاز تنظيم الطاقة و خزانة التحكم و خط الاتصال.يتم جمع بيانات درجة الحرارة في الخزان من قبل المزدوج الحراري ونقلها إلى PLC، ومن ثم يتم ضبط الطاقة الخارجة إلى أنبوب التدفئة بواسطة PLC ومنظم الطاقة. يتم تسخين أنبوب التدفئة الكهربائي الخاص من الفولاذ المقاوم للصدأ 304 بسرعة ولديه عمر خدمة طويل.المروحة درجة الحرارة يدور وينتشر الحرارة في الخزان أكثر تكافؤا من خلال لوحة الدورة الحرارية الخاصةدرجة الحرارة متساوية وليس هناك زاوية ميتة والضغط ثابت.

4.نظام التبريد

يتم اعتماد طريقة تبريد المياه ، ويتم نقل درجة حرارة كل نقطة في الخزان التي يجمعها المزدوج الحراري إلى نظام التحكم PLC.,نظام التحكم يتحكم في معدل الدوران لمضخة التبريد المتغيرة التردد ومعدل الدوران لمروحة درجة الحرارة العالية والضغط العالي ، وبالتالي يتحكم في معدل التبريد.

Ⅳمزايانا

1. ضيق الخزان: هو مصنوع من الخزان ، باب الخزان ، محرك درجة حرارة عالية ، طبقة حرارة حرارة قناة الهواء لتشكيل في واحد مقاوم للضغط العالي ، خزان درجة حرارة عالية

2. قفل الأمان: إنه مصنوع من قفل أوتوماتيكي تحت الضغط ، قفل يدوي ، جهاز إنذار فوق الضغط.

3جهاز فتح الباب بسرعة: تصميم فتح سريع يدوي أو أوتوماتيكي، حتى إذا تم إيقاف تشغيل، فإنه يمكن أن تبدأ وإغلاق الباب

4جهاز الختم: الباب يتبنى جيل السيليكا ملء الهواء، ويمكن أن تحمل 500 درجة، وتشكيل في واحد درجة حرارة عالية عالية الضغط حاوية مغلقة

5نظام الضغط: نظام نقل الضغط و نظام التحكم يتضمن ضاغط الهواء، خزان التخزين، صمام التحكم في الضغط، الأنابيب، محول الضغط، ومقياس الضغط.

6نظام التدفئة: أنابيب التدفئة من الفولاذ المقاوم للصدأ، مروحة درجة حرارة عالية، صفيحة الرياح، طبقة العزل، نظام التحكم في درجة الحرارة.قوة التدفئة تلبي متطلبات الحرارة القصوى داخل الخزان ورفع درجة الحرارة

7نظام الدورة الحرارية: يتكون من مروحة الدورة الحرارية ، لوحة الرياح ، وغطاء تدفق الدليل لتحسين نقل الحرارة وطبيعة الدورة الحرارية إلى درجة حرارة موحدة

8نظام الفراغ: يتكون من مضخة الفراغ، أنبوب، مقياس الفراغ، وادي الفراغ، لتزويد حالة الفراغ من المواد المركبة

9نظام التحكم التلقائي: تبني PLD والتحكم غير الواضح، لتحقيق الضغط، درجة الحرارة، التبريد، وهلم جرا
